Microsoft AzureとのVPNの接続方法

10/20/2021 19 People found this article helpful 462,367 Views

Description

オンプレミスのSonicWall ファイアウォールとAzureの仮想ネットワーク間のIPsec VPNトンネルの作成方法を説明します。

Resolution

内容

前提条件
Azure側の設定
SonicWall ファイアウォールの設定
動作確認方法

前提条件：

Azure 側
仮想ネットワーク(Virtual Network)　について作成方法、設定方法を熟知していることを前提とします。
仮想ネットワークおよびサブネットが設定してることが前提となります。
以下の設定例で説明します。

仮想ネットワークの名前:　JapanTAC-West-VN

アドレス空間: 10.28.0.0/16

サブネット名およびサブネット：LAN-X0 - 10.28.1.0/24

仮想ネットワークゲートウィパブリックIP： 192.168.192.1

SonicWall側
以下の設定例で説明します。

SonicWall ファイアウォールWAN側パブリックIP: 192.168.193.1

LANアドレス空間: 10.29.1.0/24

Azure側の設定

手順の概要:

ローカルゲートウェイ の作成
すでに作成している仮想ネットワーク にゲートウェイサブネット を作成。
仮想ネットワークゲートウェイの作成
仮想ネットワークゲートウェイ に接続を作成する。

手順:

まず、ローカルゲートウェイ を作成します。ローカルゲートウェイ は、このVPNのAzuれの対向となるSonicWallファイアウォールアプライアンスの情報を指定するものです。Azure Portal画面上部の検索ボックスに ゲートウェイ と入力し検索します。検索結果からローカルネットワークゲートウェイ をクリックします。作成をクリックします。
以下のように設定します。
名前: 対向を表す任意の名前を入力します。
IP アドレス：対向となるSonicWallファイアウォールアプライアンスのパブリックIPを指定します
アドレス空間: 対向のSonicWallのWAN以外のゾーンのIPサブネットを指定します。この例ではLAN Subnet を指定します。
リソースグループ: 既存のリソースグループを選択するかもしくは新しいリソースグループを 新規作成 することも可能です。対象となる仮想ネットワークと同じリソースグループでも、異なるリソースグループでも構いません。
場所：リーソースグループの場所を選択します。

最後に作成をクリックします。
次に作成済みの 仮想ネットワークにゲートウェイサブネットを作成します。ホーム＞全てのリソース から、対象の仮想ネットワーク（この例ではJapanTAC-West-VN)の名前をクリックします。
左メニュの サブネット をクリックし、サブネットリスト上部の ＋ゲートウェイサブネット をクリックします。ゲートウェイサブネットは１つの仮想ネットワークで一つしか作成できません。＋ゲートウェイサブネット がグレーアウトしてる場合、すでにゲートウェサブネットが作成済みであることをしまします。

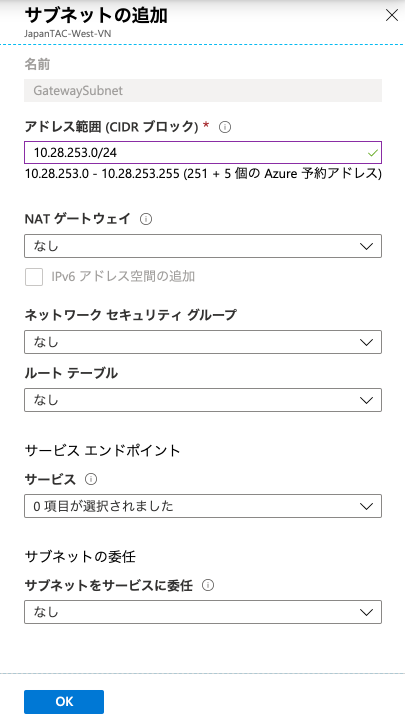

アドレス範囲(CIDR プロック) に他のサブネットで使用していないCIDRブロック（この例では10.28.253.0/24）を入力しOKをクリックします。

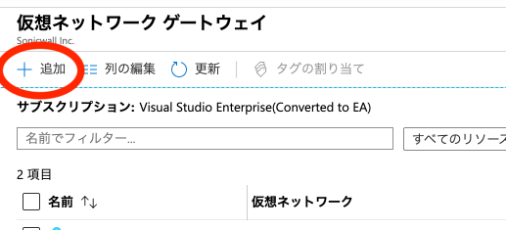

次に、仮想ネットワークゲートウェイ を作成します。Azure Portalの画面上部の検索ボックスに”ゲートウェイ” と入力し、検索結果から 仮想ネットワークゲートウェイ をクリックします。+追加 をクリックします。

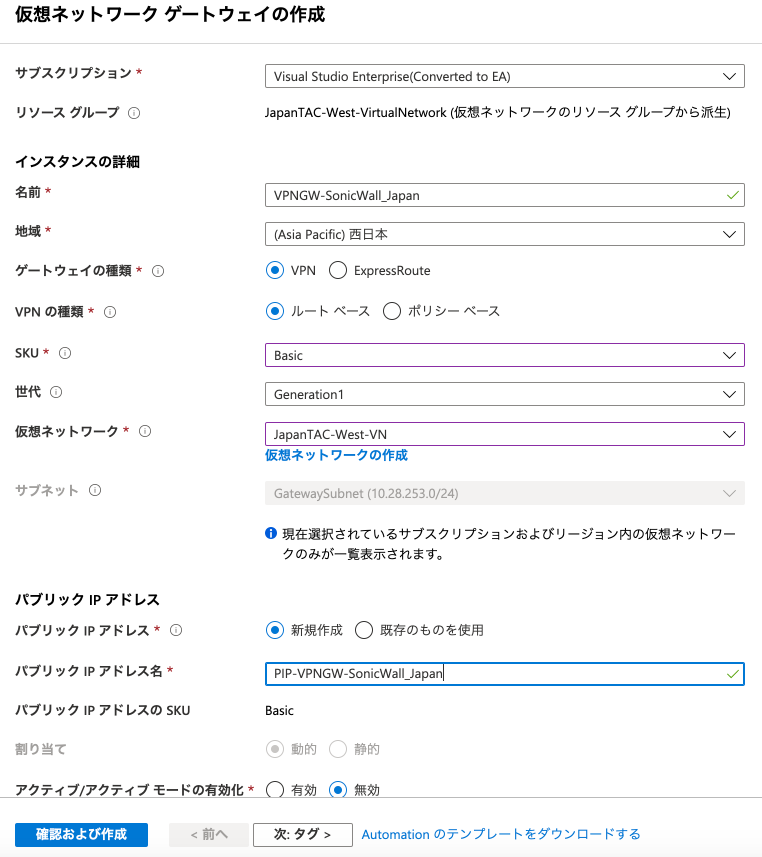

仮想ネットワークゲートウェイの作成 で必要な設定を行います。
名前: 任意の名前を入力します。(例: VPNGW_JapanTAC_West_VN)
地域: 上記で作成した ゲートウェイサブネット の 仮想ネットワーク と同一地域を選択します。
ゲートウェイの種類: VPN
VPN の種類: ルートベース
SKU、世代: https://docs.microsoft.com/ja-jp/azure/vpn-gateway/vpn-gateway-about-vpngateways ページを参照の上希望のSKU、世代を選択してください。
仮想ネットワーク: この例では、JapanTAC-West-VN を指定します。注意: 仮想ネットワークでIPv6が設定されている場合仮想ネットワークゲートウェイの設定ができません。
パブリック IP アドレス: 新規作成をチェックします。
パブリック IP アドレス名: 任意の名前を設定します。
上記を設定後、 確認および作成 をクリックします。エラーがないことを確認し作成をクリックします。注意: 作成が完了するまで通常20分以上かかります。
ホーム > すべてのリソース から上記で作成した仮想ゲートウェイネットワークの名前(この例では VPNGW_JapanTAC_West_VN)をクリックします。

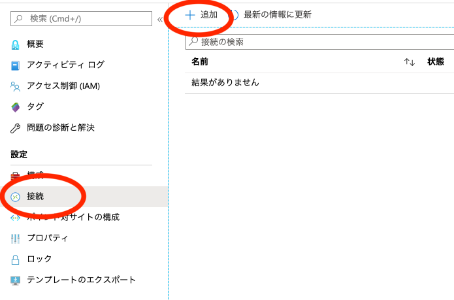

左サイドメニューの接続をクリックし、 +追加 をクリックします。

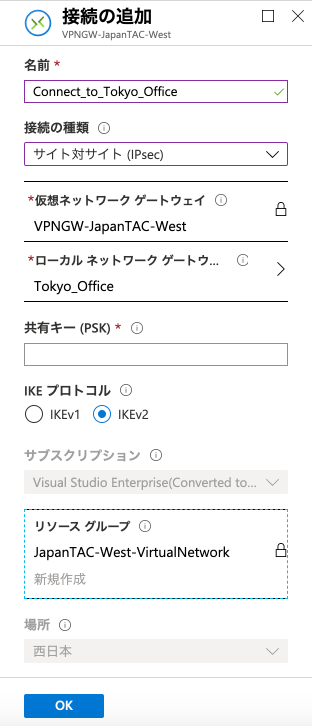

接続の追加をクリックします。
名前: 任意の名前を入力します。(この例ではOsaka-SonicWall)
接続の種類: サイト対サイト(IPsec) を選択します。
ローカルネットワークゲートウェイ: 上記で作成したローカルネットワークゲートウェイ（この例ではTokyo_Office) を選択します。
共有キー: 任意の共有キーを入力します。対向となるSonicWallのVPN ポリシーでも同じものを設定します。
最後に、ホーム＞すべてのリソース から仮想ネットワークゲートウェイ作成時に作成したパブリック IP アドレス (この例では、GIP-VPNGW_JapanTAC_West_VN）の名前をクリックします。IP アドレス 蘭のIPアドレスを記録します。

以上でAzure側の作業は完了です。

SonicWall ファイアウォールの設定

設定の概要:

VPNポリシーの作成
アドレスオブジェクトの作成
ルートポリシーの作成

設定手順：

SonicWall ファイアウォールの管理GUIにログインします。
管理タブの VPN>詳細設定ページを表示します。VPNポリシー 欄の追加をクリックします。

一般タブで以下の通り入力します。
ポリシー種別: トンネルインターフェースを選択します。
認証方法: IKE(事前共有鍵を使用) を選択
名前: 任意の名前を指定します。
プライマリIPSecゲートウェイ名またはアドレス: Azureのい仮想ネットワークゲートウェイのパブリック IP アドレスを指定します。
共有鍵: Azureの仮想ネットワークゲートウェイの共有キー(PSK)と同じ情報を入力します。
プロポーザルタブをクリックします。

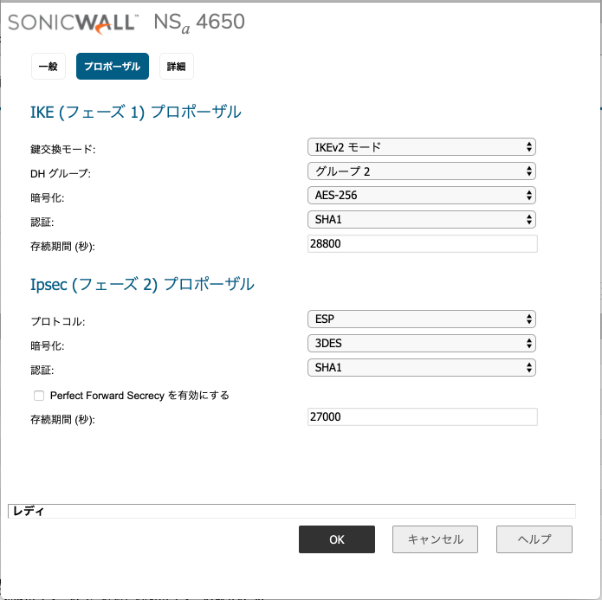

IKE (フェーズ 1) プロポーザル: 鍵交換方式 が IKEv2 モード, DH グループ - 2, 暗号化 - AES-256, 認証 - SHA1, 存続期間(秒) - 28800.
IKE (フェーズ 2) プロポーザル: プロトコル - ESP, 暗号化 - 3DES, 認証 - SHA1, 存続期間(秒) - 27000.
詳細タブを選択します。

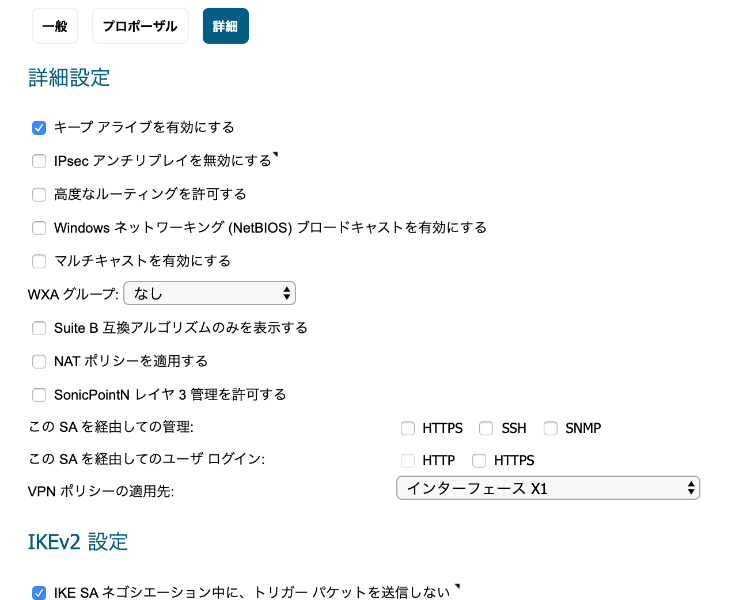

キープアライブを有効にする: 有効(チェック)にします。
Windows ネットワーキング（NetBIOS)ブロードキャストを有効にする: 無効（チェックを外す）にします。
IKE SA ネゴシエーション中に、トリガーパケットを送信しない: 有効（チェック)にします。
オブジェクト＞アドレスオブジェクト(旧GUIの場合はネットワーク＞アドレスオブジェクト) ページを開き アドレスオブジェクト タブをクリックします。追加をクリックします。
名前: 任意の名前を入力します。
ゾーンの割り当て： VPNを選択します。
種別: ネットワークを選択します。
ネットワーク: Azureの対象の仮想ネットワークのサブネット（この例では10.28.1.0)を設定します。
ネットマスク／接頭辞長: 上記のサブネットのサブネットマスク（この例では255.255.255.0)を指定します。

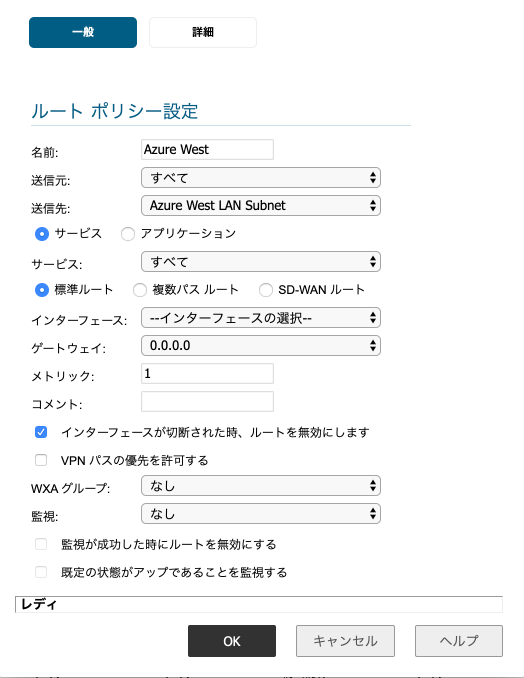

ネットワーク>ルーティングページでルートポリシーをクリックします。追加をクリックします。
名前: 任意の名前を指定します。
送信元: LAN Subnets を選択します。
送信先: 上記で作成したアドレスオブジェクトを選択します。
インターフェース: 上記で作成したVPNプロファイルを指定します。

OKをクリックします。
